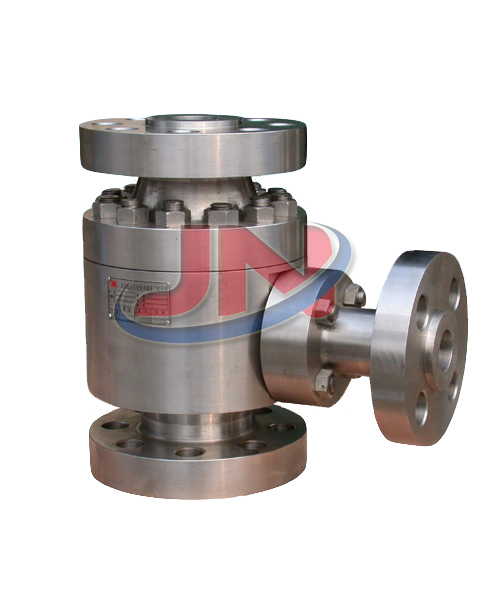

自动再循环阀

一、简介:
  自动再循环泵保护阀是一种泵保护装置.它自动对离心泵（尤其输送热水介质）在低负荷运行时泵体内可能出现的部分气蚀损害和不稳定进行保护.一旦泵流量低于预设流量,旁路完全打开以确保泵所需zui小流量.即使主路全关闭,即主路流量为零,zui小流量也可以通过旁路进行自动循环.压力通过旁路中的集成多级节流减压阀降压。
    ZDT自动再循环阀有较大口径的旁路,此阀用于较大的旁路流量，压差zui大至4MPa.

二、工作原理:
根据感应到的主路流量不同,的主阀瓣止回锥将自动移动到某一个位置上.同时主阀瓣带动旁路阀阀杆,将主阀瓣动作传递至旁路,通过控制旁路阀阀瓣的位置,改变旁路的节流面积,从而控制旁路的流量.当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流.当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工节系统.
该阀集四种功能于一体:
1、流量感知:的主阀瓣能自动感知工艺系统中的主流量,从而根据此流量来确定主阀瓣和旁路阀瓣的位置.
2、再循环控制:可以将泵正常运行所需要的zui小流量通过旁路吸入到存储装置中,调节水泵H-Q特性,实现再循环.
3、旁路多级减压:旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压.
4、止回:还具有止回阀的作用,防止液体回流到泵体中.ZDT旁路止回为可选功能.

三、特点：
  ◇结构简单、运行可靠稳定,只有少量运动部件.
  ◇容易安装、可垂直或水平的安装在泵的压力出口处.
  ◇旁路流量大,zui大至主流量60%,KV值可调整.
  ◇旁路zui大工作压差至4MPa（可以选择旁路止回功能）.
  ◇可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃.

四、零件材料：

五、性能参数：

六、连接尺寸：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【自动再循环阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
