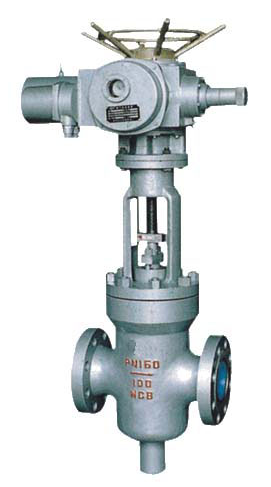

高加危急疏水阀

高加危急疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。
更新时间：2018/11/22

型号：WSZ944H
类别：疏水阀
价格：700
产地：温州

一、简介：
高加危急疏水阀,包括设有凝给水进出口的阀体以及安装在阀体上部的阀盖，阀体内设有凝给水调节机构，凝给水调节机构包括设在液流进出口内的圆筒式阀座，设在阀座上方的笼罩，笼罩下部设有能分配节流和降压的倒凸形流道，笼罩内设有圆筒式阀芯，阀芯顶端联接阀杆。本实用新型能实现多级节流，使能量逐步消耗在节流过程中，防止了汽蚀的发生，大大地降低了噪声，延长使用寿命。

二、特点：

①产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。
②阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钻基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
③阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
④可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要和用户要求。
⑤阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑥倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行方便快捷不影响系统运行

三、安装尺寸：

四、性能参数：

零件名称	材料牌号
阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
闸瓣	2Cr13	304	316	Cr5Mo
阀杆	2Cr13	304	316	25Cr2MoV
阀座	25	304	316	304
密封环、垫片	304、包覆垫
填料	增强柔性石墨

五、主要外形及连接尺寸：

公称压力 PN(MPa)	公称压力 DN(mm)	主要外形尺寸及连接尺寸(mm)											电动装置	重量 (kg)
公称压力 PN(MPa)	公称压力 DN(mm)	L	D	D1	D2	D6	b-f	f2	z-d	H	L1	L2	电动装置	重量 (kg)
1.6	50	230	160	125	100	-	18-3	-	4--18	645	590	371	DZW10A	48
	65	290	180	145	120	-	18-3	-	4--18	690	590	371	DZW10A	90
	80	310	195	160	135	-	20-3	-	8-18	715	590	371	DZW10A	65
	100	350	215	180	155	-	22-3	-	8-18	770	590	371	DZW15A	71
	125	400	245	210	185	-	24--3	-	8-18	780	590	371	DZW20A	119
	150	480	280	240	210	-	24--3	-	8-23	810	590	371	DZW30A	210
	200	600	335	295	265	-	26-3	-	12-23	967	810	515	DZW45A	320
	250	650	405	355	320	-	30-3	-	12-23	1143	810	515	DZW60A	550
	300	750	460	410	375	-	30-3	-	12-23	1292	830	540	DZW90A	785
2.5	50	230	160	125	100	-	20-3	-	4--18	645	590	370	DZW10A	50
	65	290	180	145	125	-	22-3	-	8-18	690	590	371	DZW10A	62
	80	310	195	160	145	-	22-3	-	8-18	715	590	371	DZW15A	67
	100	350	230	190	160	-	24--3	-	8-23	770	590	371	DZW20A	73
	125	400	270	220	188	-	28-3	-	8-15	780	590	371	DZW30A	127
	150	480	300	250	218	-	30-3	-	8-15	875	810	515	DZW45A	215
	200	600	360	310	278	-	34--3	-	12-25	967	810	515	DZW60A	322
	250	650	425	370	332	-	36-3	-	12-30	1153	830	540	DZW90A	585
	300	750	485	430	390	-	40-4	-	12-30	1292	830	540	DZW120A	795

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【高加危急疏水阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
