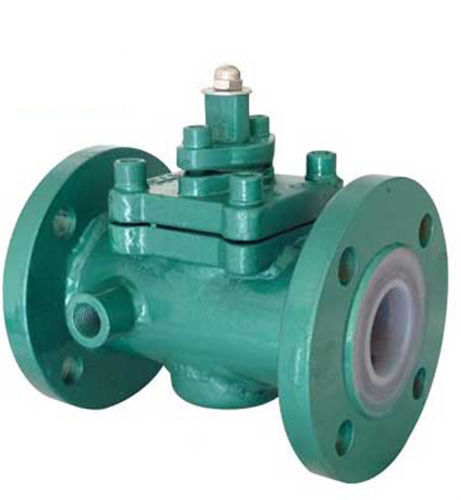

衬氟保温球阀

衬氟保温球阀广泛使用于石油，化工，染化，农药，制酸制碱等行业，通常介质为腐蚀性较强的恶劣环境选用不锈钢。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。
更新时间：2018/11/22

型号：BQ41F46
类别：衬氟阀门
价格：700
产地：温州

一、简介：
衬氟保温球阀是衬氟阀门中的一种，其中内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，控制中使用效果zui明显特点

二、产品特点：
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，衬氟球阀阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使衬氟球阀达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

三、技术性能规范：

设计标准	HG/T 3704,GB/T 12237			API 60
结构长度	HG/T 3704,GB/T 12221			ASMEB16.10
法兰形式尺寸	HG/T20592,GB/T9119			ASME B16.5,JISB2220
检验与试验	G8/T13927,J8/T9092			API 598
公称、压力（MPa)		1.0	1.6	150Lb
实验压力(MPa)	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度（℃）	PFA: -30～200FEP -30～150 -10～80
适用介质	盐酸、硝酸、氢氟酸、、硫酸、王水等强腐蚀性介质

四、主要材质：

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	Pl	R L
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	衬里层巾习座	FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃)
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Crl8Ni9	1Crl8Ni9
7	螺母	45	45	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9

五、连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN (mm)	NPS (inch)	PNl.OMPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9 5
65	21/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	4/8-φ18	350	185	19
100	4	280	215	180	155	3	22	8-φ18	240	195	33
125	5	320	245	210	185	3	24	8-φ18	500	210	58
150	6	360	280	240	21O	3	24	8-φ23	200*	450	93
200	8	457	335	295	265	3	26	8-φ23	240*	490	155
250	10	533	390	350	320	3	28	12-φ23	240*	550	210
300	12	610	440	400	368	4	28	12-φ23	320*	600	220
350	14	686	500	460	428	4	30	16-φ23	320*	675	245
400	16	762	565	515	482	4	32	16-φ25	360*	780	260

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【衬氟保温球阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
