电动活塞式调流调压阀

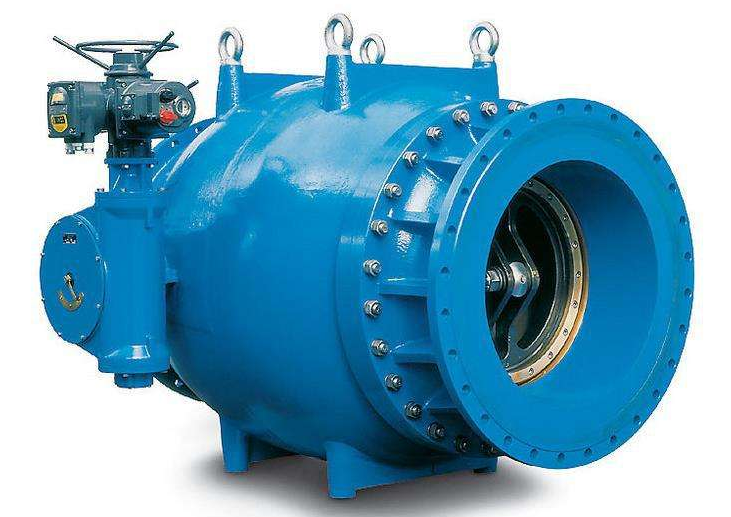

一、电动活塞式调流调压阀简介：
     调流调压阀是一种适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的新型多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。活塞式调流调压阀主由阀体要、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。               调流调压阀在小流量工况时阀门对流体具有良好的消能效果，有效防止气蚀；当大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。其主要优点如下：实现流量的精确控制，可以保持恒定流量；实现大压差范围内的调节，保持阀后压力稳定；可以选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。

二、技术描述：

技术性能表：
公称通径 DN350-700 mm
公称压力 1.0 0.6 Mpa
试验压力 密封 1.1 0.66
壳体 1.5 0.9
适用温度 0～+80 ℃ 、
适用介质 水、饮用水、污水

执行标准：
法兰压力 DIN2501
法兰连接 DIN2532
阀体长度 DIN3230
试验压力 DIN3230

主要零部件材质
阀体 球墨铸铁
活塞 奥氏体不锈钢1.4301
活塞驱动曲柄轴 不锈钢2Cr13
轴承 青铜
密封圈 NBR
连接螺栓 不锈钢1Cr13

三、产品特点：
 电动活塞式调流调压阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应DIN的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。
活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。
活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。  活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。
活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、
安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计， 配置现地操作控制箱。

四、传动装置有以下性能：
·手动／电动切换装置；
·阀门开度位置指示装置；
·阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求。
1、线性度好：由于阀体内部采用特殊结构设计，对于流体的流量控制特性具有良好的线性度，即使在第—个10%行程中仍具有良好的流量控制效果。
2、抗气蚀、抗震动：充分利用流体动力学原理进行流道设计，消除汽蚀和震动现象对管网的损伤，大大提高阀门和管道的使用寿命。
3、工作可靠：合理设计的流道和密封型式，使该阀可以适用于含有泥沙等小颗粒杂质的流体，不会因杂物造成关闭不严而导致泄漏或控制失效。
4、高压消能：即使在高压差的情况下，该阀也能有效消除高压能，将高压减为低压，而且不会产生震动和气蚀现象，有效保证阀门的使用寿命。
5、选材精良：阀门的关键部位如阀座、挡块、导轨等部件均采用特殊的不钢筋材料制作，此材料耐磨、耐气蚀，硬度为普通不钢筋的三倍。
6、浮动阀座：阀座与锥体的连接采用特殊的硅胶粘合，粘性高，耐剪切．浮动阀座在密封时阀座产生自定心效果，使密封更可靠。
7、流体阻力小：该阀先进的结构设计，合理的流道分布，使整个阀门的压力损失降至影氐有利于节约整个管网的动力消耗。
8、操作扭矩小：阀门中的启闭件为套闸，其运动方向与主管流体流动方向一致，而且有效受力面积小，因此启闭阀门所需的操力矩也很小，驱动装置成本可大幅降低。
9、使用寿命长：阀门中主要密封为金属对属，密封可靠，抗流体冲蚀力强，不易被夹杂的垃圾损坏，加之大部分部件采用不锈钢制造，阀门的使用寿命大大提高。

五、应用指标：
1、水力工况：
规格：公称直径DN100mm～DN1600mm
适用介质：水。
适用温度：0℃～70℃。
公称压力：PN＝1.0MPa～4.0MPa。
工况基本条件：在输配水管道上安装阀门，使水通过调流调压阀后，流量、压力在一定范围内变化，以满足工况要求。

2、结构与性能规范：
阀体一体化整体铸造，确保坚固耐用。阀门整体及阀体、活塞、阀轴等主要部件，使用寿命不少于50年。
阀门安装在输水管道上，起调节压力、流量、消除气蚀及通断水流作用。其进出口结构做到平滑顺畅，避免因流道结构变化造成的水流紊乱而产生的振动、噪声和气蚀，其开启度与流量成线性关系。
阀门与管道的连接形式为法兰连接，法兰连接尺寸符合现行国标。
活塞阀采用金属与橡胶双重密封，实现气泡级密封、零泄漏。
阀门有效启闭次数可达5万次以上。
阀门自身水头损失不大于2m水柱。
