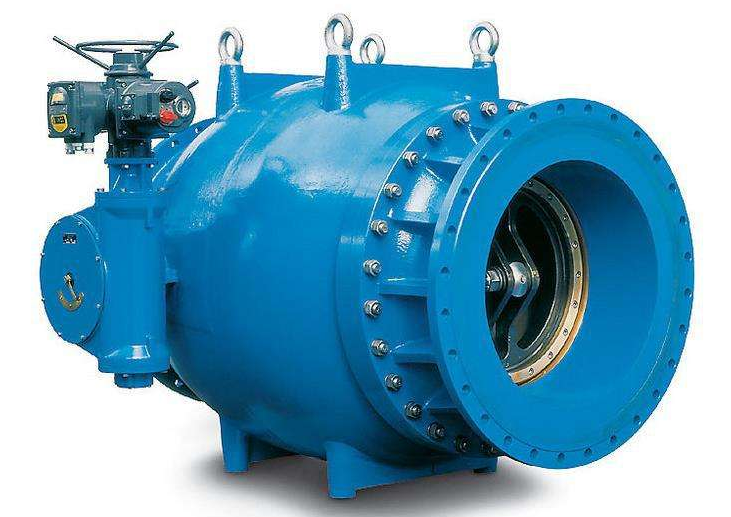

电动活塞式调流调压阀

在小流量工况时阀门对流体具有良好的消能效果，有效防止气蚀；当大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。其主要优点如下：实现流量的精确控制，可以保持恒定流量；实现大压差范围内的调节，保持阀后压力稳定；可以选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。
更新时间：2018/8/6

型号：LHS941X,LT942X,HS941X,LHS94X
类别：电动活塞式调流调压阀
价格：16500
产地：温州

一、电动活塞式调流调压阀- 产品结构特征

电动活塞式调流调压阀由前阀体、后阀体、阀杆、导流器和套筒等主要部件组成。采用不锈钢制造的导流器固定在后阀体中腔，在其表面均匀的分布有喷流孔；套筒在活套在导流器上并与阀杆连接，通过外控部件控制套筒的位置，以调节阀门过流面积。外控部件可按照工况需求采用手动、电动、气动和液动等多种形式。

1、阀体
阀体包括前阀体和后阀体，在后阀体内设有轴向对称的流道。
2、导流器
导流器是多功能活塞阀的关键部件，壁面上有许多腰型槽，所有腰型槽根据工况与介质情况，按一定的组合规律布置。

二、电动活塞式调流调压阀-工作原理

电动活塞式调流调压阀-于导流器上，通过导流器导引。水流从导流器外流入，经过导流器上的喷流孔形成多束水流，在阀体中腔产出碰撞，达到消能的效果；节流发生在活塞边缘与导流器的孔口之间，由于孔内水流速度很高，所以导流器选用的材质高度耐磨与抗腐蚀；同时因为碰撞发生的阀体流道中腔，有效降低了气蚀和冲刷对阀体的影响，提高阀门使用寿命。主密封圈位于导流器的最前端，活塞在全行程上被导引，当被推动穿过主密封圈至全关位置时，阀门前后的差压强迫主密封圈紧贴套筒外壁实现截断。活塞通过连杆的引导在导流器内前后运动，阀杆借助曲柄与连杆传动，当执行机构驱动阀杆顺时针转动时，活塞向后移动，开启阀门；当执行机构驱动阀杆逆时针转动时，活塞向前移动，关闭阀门。

三、电动活塞式调流调压阀-主要技术特点

轴向对称流道：阀体采用了轴向对称流道，完全避免了不必要的流向改变，使噪音和紊流趋势明显降低。
压力平衡：由于多功能锥形阀采用压力平衡套筒，使得操作套筒的轴向力与阀门两端的压差无关，因此使用较小的执行机构就能达到快动的目的。

调节效果好：近乎数字式控制，通过改变过流孔的数量实现流道面积的变化，具有良好的线性调节特性。

四、电动活塞式调流调压阀-技术参数（1MPa=10kgf/cm²）

项目	参数
公称压力(MPa)	0.6-6.4MPa
泄漏量	符合GB/T13927-1992标准规定
适用温度(℃)	0～80
适用介质	清水、污水、原水等

五、 电动活塞式调流调压阀- 主要零件材料

序号	名称	材料	序号	名称	材料
1	前阀体	球墨铸铁QT450-12 铸钢 WCB	9	后阀体	球墨铸铁QT450-12 / 铸钢 WCB
2	曲柄	不锈钢304	10	O型圈	丁腈橡胶
3	剪切销	不锈钢304	11	O型圈	丁腈橡胶
4	连杆	不锈钢304	12	驱动轴	不锈钢2Cr13
5	导流器	不锈钢304	13	密封前铜套	ZCuSn10Zn2
6	活塞	不锈钢304	14	密封铜套	ZCuSn10Zn2
7	连杆支承	不锈钢304	15	紧固件	不锈钢25
9	密封圈	丁腈橡胶		执行机构	智能型电装

六、电动活塞式调流调压阀-主要外形尺寸与连接尺寸

PN1.0-PN2.5MPa电动活塞式调流调压阀外型尺寸及连接尺寸表

公称通径	外形尺寸 mm （参考值）			连接尺寸 mm（标准值）
	外形尺寸 mm （参考值）			PN1.0 MPa				PN1.6 MPa				PN2.5 MPa
	L	H1	H2	D	D1	n-Φd	b	D	D1	n-Φd	b	D	D1	n-Φd	b
100	325	210	160	220	180	8-Φ18	22	220	180	8-Φ18	22	235	190	8-Φ22	24
125	325	240	190	250	210	8-Φ18	22	250	210	8-Φ18	22	270	220	8-Φ26	26
150	350	290	220	285	240	8-Φ22	24	285	240	8-Φ22	24	300	250	8-Φ26	28
200	400	330	310	340	295	8-Φ22	24	340	295	12-Φ22	24	360	310	12-Φ26	30
250	500	330	395	395	350	12-Φ22	26	405	355	12-Φ26	26	425	370	12-Φ30	32
300	600	420	460	445	400	12-Φ22	26	460	410	12-Φ26	28	485	430	16-Φ30	34
350	700	510	490	505	460	16-Φ22	26	520	470	16-Φ26	30	555	490	16-Φ33	38
400	800	655	520	565	515	16-Φ26	26	580	525	16-Φ30	32	620	550	16-Φ36	40
450	900	750	580	615	565	20-Φ26	28	640	585	20-Φ30	40	670	600	20-Φ36	46
500	1050	820	640	670	620	20-Φ26	28	715	650	20-Φ33	44	730	660	20-Φ36	48
600	1175	970	730	780	725	20-Φ30	34	840	770	20-Φ36	54	845	770	20-Φ39	58
700	1320	1050	850	895	840	24-Φ30	34	910	840	24-Φ36	40	960	875	24-Φ42	50
800	1600	1215	1020	1015	950	24-Φ33	36	1025	950	24-Φ39	42	1085	990	24-Φ48	54
900	1700	1350	1270	1115	1050	28-Φ33	38	1125	1050	28-Φ39	44	1185	1090	28-Φ48	58
1000	1900	1560	1390	1230	1160	28-Φ33	38	1255	1170	28-Φ42	46	1320	1210	28-Φ55	62
1200	2100	1750	1510	1455	1380	32-Φ39	44	1485	1390	32-Φ48	52	1530	1420	32-Φ55	70
1400	2420	2100	1625	1675	1590	36-Φ42	48	1685	1590	36-Φ48	58	1755	1640	36-Φ60	76
1600	2700	2435	1920	1915	1820	40-Φ48	52	1930	1820	40-Φ55	64	1975	1860	40-Φ60	84
1800	3070	2670	2110	2115	2020	44-Φ48	56	2130	2020	44-Φ55	68
2000	3250	1980	2310	2325	2230	48-Φ48	60	2345	2230	48-Φ60	70

订货须知：
1、订货前请认真了解本产品—LHS941X 电动活塞式调流调压阀 ，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购LT942X 电动活塞式调流调压阀 时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品（HS941X 电动活塞式调流调压阀 ）是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
